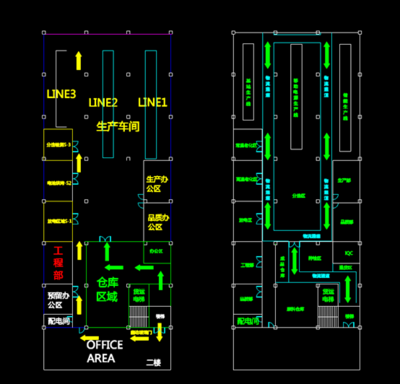

新能源厂区CAD平面布局图设计指南 从功能分区到智能物流的完整方案

一、新能源厂区平面布局的核心原则

新能源厂区（如锂电池、光伏组件、储能设备制造基地）的CAD平面布局设计，与常规工业厂房有显著差异。其核心原则可归纳为四点：工艺顺流、安全隔离、物流短捷、弹性扩展。

工艺顺流要求原料输入、生产加工、检测包装、成品仓储沿单一方向推进，避免交叉迂回；安全隔离针对锂电等高风险环节，须将化成、老化、仓储等区域按消防等级独立分区；物流短捷强调AGV通道与人行通道分离，减少无效搬运；弹性扩展则为后续产能爬坡预留标准柱网下的可改造空间。

二、功能分区与CAD图层规划

典型新能源厂区按功能可划分为七大板块，在CAD中建议以不同图层颜色区分：

1. 生产区（红色图层）：电极制备、电芯装配、化成检测等核心车间，按洁净等级进一步细分。
2. 仓储区（蓝色图层）：原材料库、成品库、危化品库，危化品库须独立设置并标注防火间距。
3. 动力辅助区（黄色图层）：配电房、空压站、氮气站、冷冻站、消防泵房，宜靠近负荷中心布置。
4. 办公研发区（绿色图层）：办公楼、研发中心、展厅，设置于厂区主导风向上侧。
5. 物流装卸区（橙色图层）：货车泊位、装卸平台、地磅，与仓储区直接衔接。
6. 环保设施区（紫色图层）：废水处理站、废气处理装置、固废暂存间。
7. 生活配套区（灰色图层）：食堂、宿舍、停车场。

CAD绘图时须严格执行《建筑设计防火规范》（GB 50016）与《锂离子电池工厂设计标准》（GB 51377），标注各类用房的防火分区面积、疏散距离与消防车道宽度（不小于4m）。

三、厂区总平面布局的CAD表达要点

总平面图是布局设计的骨架。CAD绘制时应重点控制以下要素：

道路交通：主入口与物流出入口分设，厂内主道宽7–9m满足消防车通行，转弯半径不小于12m；AGV专用通道以虚线或独立图层标示，宽度按车型确定（通常1.5–2.5m）。

竖向设计：标注各功能区室外地坪标高，保证排水坡向明确（一般不小于0.3%），装卸区与仓库地坪高差控制在1.1–1.3m。

管线综合：在总平面CAD中预留管廊或地下管线通道，氮气、压缩空气、纯水等工艺管线走向应短直，避免与电力桥架交叉干扰。

绿化与隔离：生产区与办公区之间设置不小于10m的绿化隔离带，危化品库周边按规范留足安全距离并以围栏标示。

四、车间内部平面布局的CAD深化

进入单体车间后，CAD布局需回答三个问题：设备怎么排、人怎么走、物怎么流。

设备排布：以柱网为模数（常用8m×8m或9m×9m），按工艺流程顺序排列设备，标注设备外形尺寸、操作空间（不小于0.8m）与检修通道（不小于1.2m）。化成柜、老化柜等发热设备靠外墙布置，便于排风。

人流组织：设置独立的人员出入口与更衣、风淋通道，洁净区与非洁净区之间以气闸间过渡，在CAD中以不同填充图案区分洁净等级。

物流组织：原料→生产→成品的路径用箭头标注流向；AGV停靠点、充电桩位置、缓存区尺寸（一般按2小时用量设计）须在图上明确。

辅助用房：车间内配电间、工具间、质检室按服务半径布置，避免占用生产面积。

五、安全与消防的CAD标注规范

新能源厂区的消防安全是布局设计的硬约束，CAD图中必须清晰表达：

• 防火分区边界以粗虚线加填充标示，单体防火分区面积按规范控制；
• 疏散出口、疏散路线用绿色箭头标注，最远疏散距离满足规范限值；
• 消防车道、登高操作场地以专用图层绘制并标注尺寸；
• 危化品存放点、泄爆区域单独标注，并注明与相邻建筑的间距；
• 事故水池、消防水池位置与容量在总图上注明。

六、数字化协同与出图建议

现代新能源厂区设计宜采用BIM与CAD协同：总平面用CAD快速推敲方案，单体内部用BIM进行管线综合与净高核查，最终反提CAD施工图。出图时建议：

• 图例统一，图层命名规则化（如“A-生产区-设备”），便于多方协作；
• 平面图附主要技术经济指标表（用地面积、建筑面积、容积率、建筑密度、绿地率）；
• 关键区域另出放大平面（1:100或1:50），标注设备编号与定位尺寸；
• 预留版本管理，布局方案通常需经工艺、安全、物流三方会审后定稿。

综上，新能源厂区CAD平面布局是一项以工艺为主线、以安全为底线、以物流为效率线的系统工程。合理的图层规划、规范的标注表达与前瞻的弹性预留，共同构成一份可落地、可审查、可迭代的平面设计成果。
